影响冲裁力的因素有很多,特别是材料的抗剪强度和抗拉强度,越是硬的材料所用的冲裁力就越大.这里我们只作一个简单的介绍. 先来了解一些常用材料的抗剪强度和抗拉强度,如下图:(点击图片放大)

知道了材料的抗剪强度和抗拉强度后,要计算冲裁力就是很简单的事了,我们看下图:(点击图片放大)

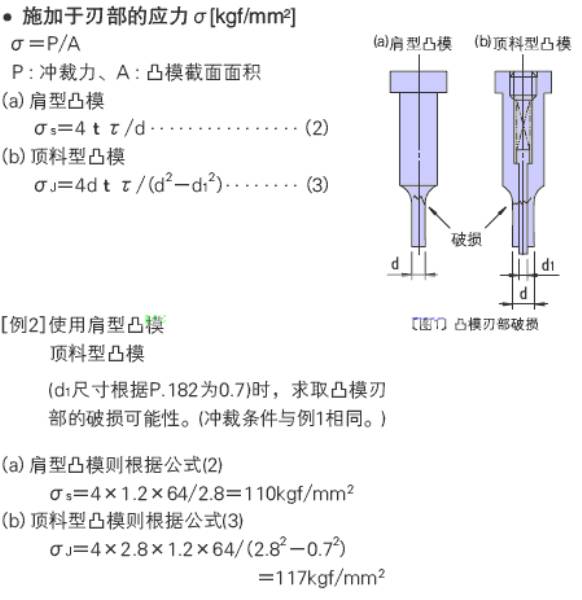

一般的书本到这里基本结束了,实际设计制做中,我们还是要计算一下冲头强度的,特别是一些小冲头,这里我们看看冲孔时刃部的应力,如下图:(点击图片放大)

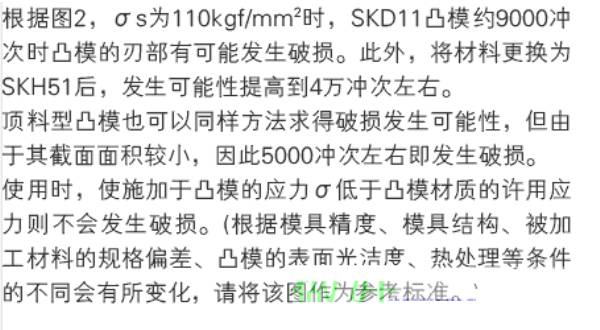

对于上图中的计算方法,日本一家零配件公司的分析如下图:(点击图片放大)

我想实际算法要远比这个复杂得多,正如上图中所说,多种因素影响都对该算法有偏离.这只是一个理论值,这样就会要求我们的现场人员多磨冲头的刀口了!
