分享3套弯弧抽芯经典模具结构图
弯管类型的产品比较常见，但这种产品大家设计起来就没有那么得心应手了！很多模具设计师都想了解弯弧抽芯的原理，今天我们给大家大家分享3套弯弧抽芯模具结构图。
01

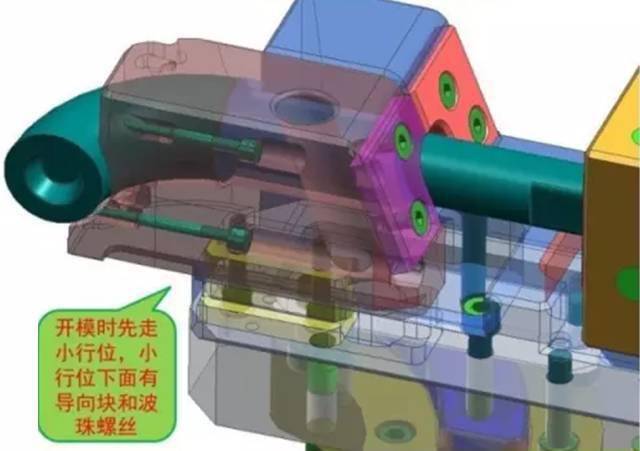

弯弧抽芯加加速顶出结构
1. 采用热流道转冷流道潜前模进胶：

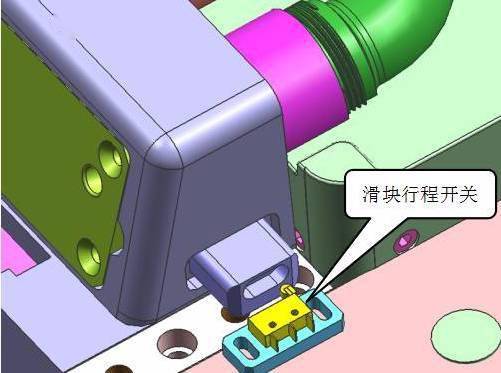

2. 行位行程超过50mm，采用油缸抽芯：

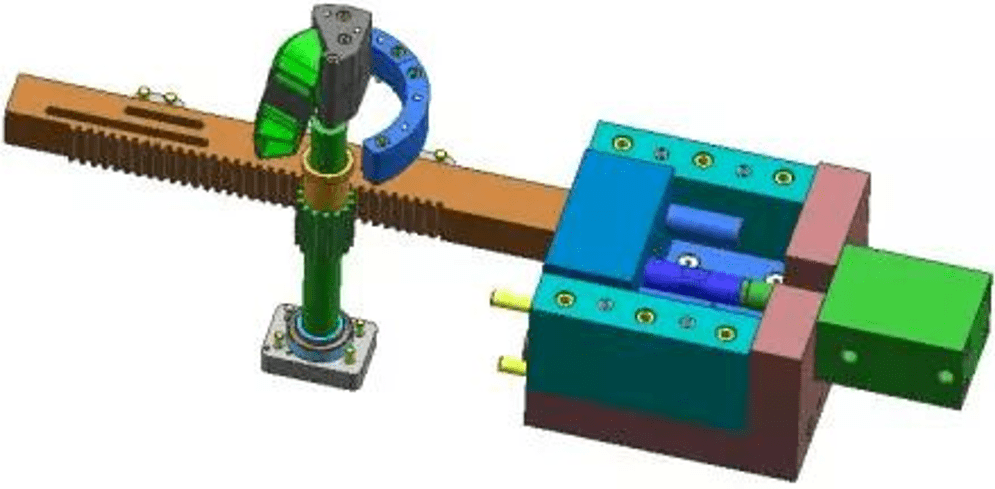

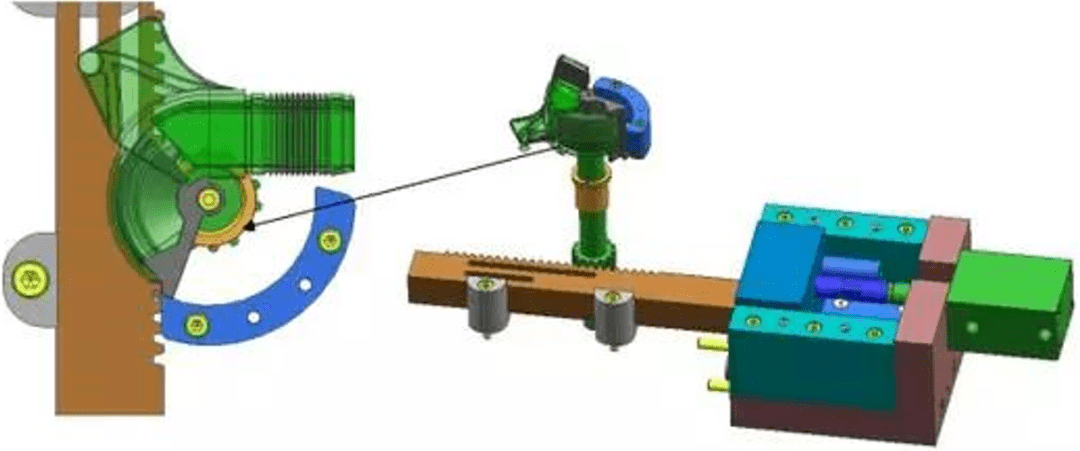

3. 弯弧抽芯1运动原理：由于齿条固定在行位座上面，行位座通过T型槽连接在油缸上面，而弯弧抽芯滑块通过螺丝固定在绿色的牙套上面，当油缸带动向齿条向外拉动时，齿条带动固定弯弧抽芯的牙套向外旋转，从而达到弯弧抽芯的目的。

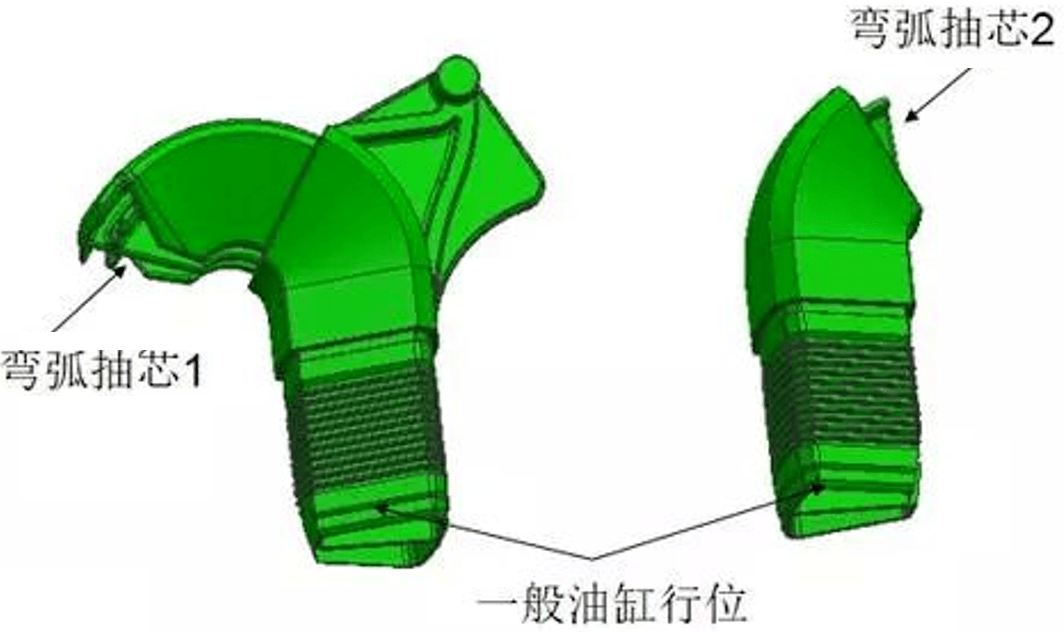

4. 弯弧抽芯2运动原理：

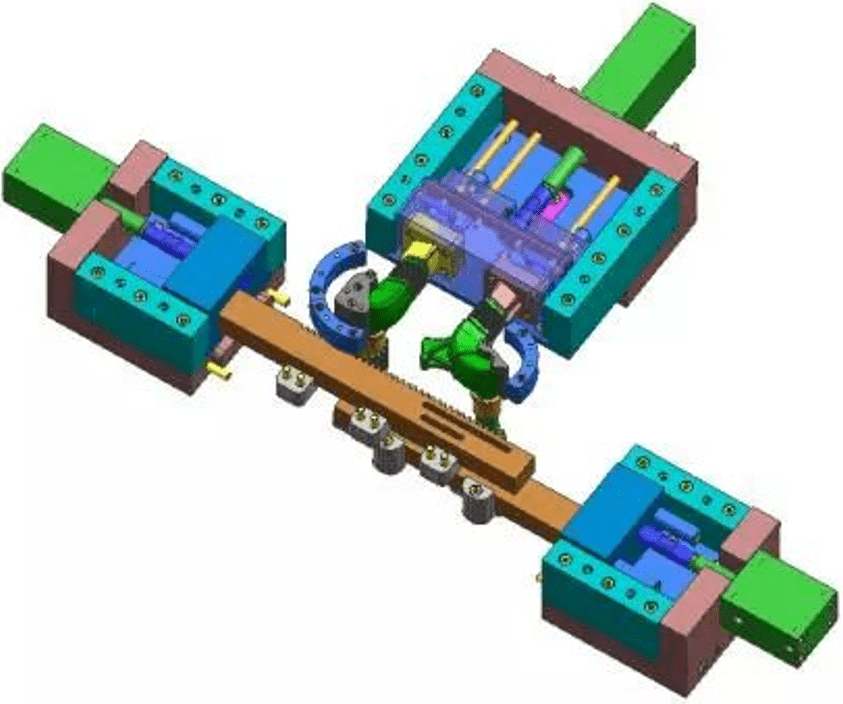

5. 弯弧抽芯跟一般行位结构总装配图。
02
大行程弧线抽芯模具
1. 弧线抽芯行程比较大，需油缸抽芯：

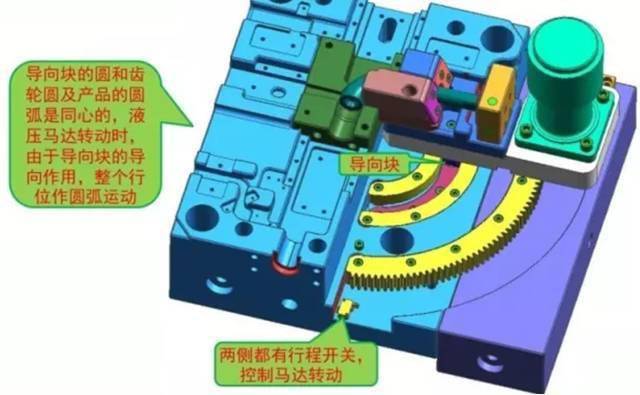

2. 弧线抽芯需将滑块镶件分成几块，抽芯时沿着产品的弧度抽芯：
3. 滑块镶件用卡键连接起来，且用销钉定位：

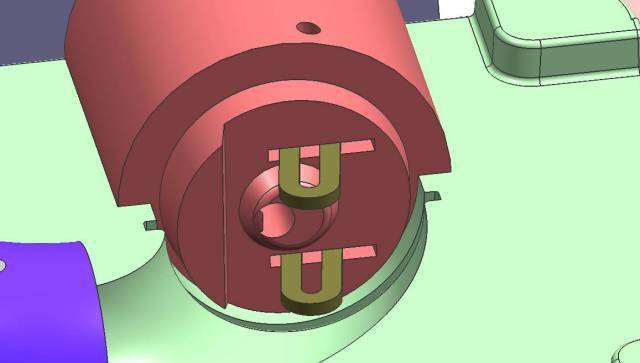

4. 滑块镶件内的卡键位置，必须避空，以免圆弧抽芯时卡键与滑块镶件干涉：

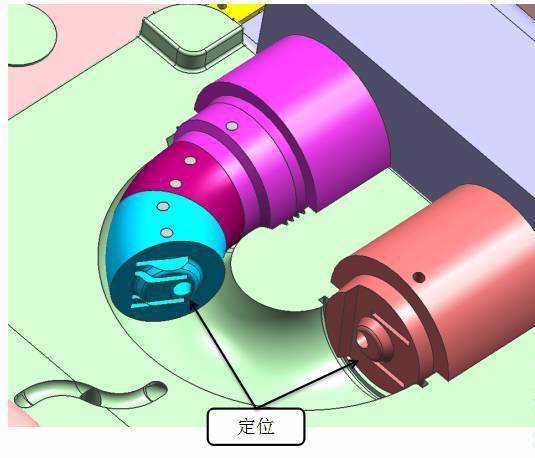

5. 滑块镶件之间必须做定位，便于顺利合模，不至于错位：
03 经典弯管圆弧抽芯模具结构

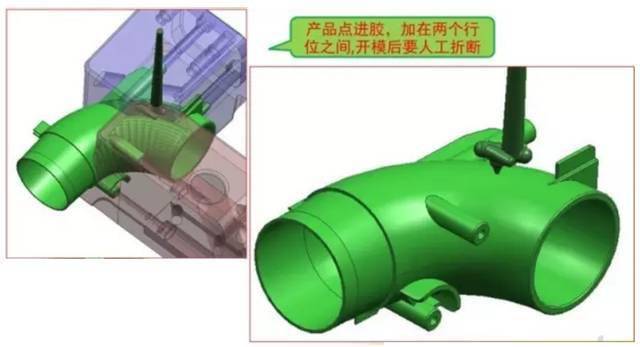

进胶：

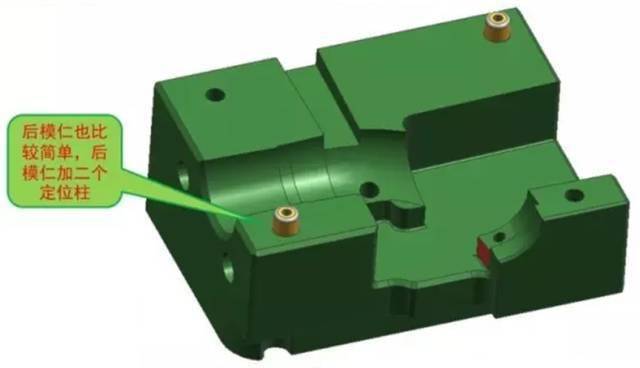

前模仁：
后模仁：
后模行位：
弯管抽芯：
整体前模：
整体后模：

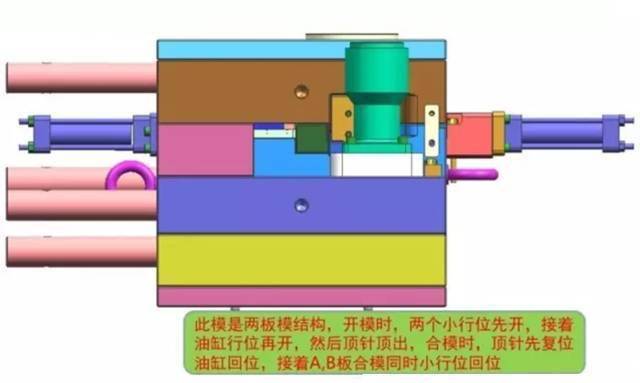

开模顺序：
|
来源：网络
