在日本,CNC已经可以实现纳米级加工了……

金艳军
2020-06-28 10:29

美国F22加工用的什么机床?——SNK龙门五面体

SNK新日本工机自1898年创建,主要产品包括:FMS、FMC、龙门式加工中心、龙门式镗铣床、等各种加工中心、各种自动化机器和各种专用机床。其员工691名,是不折不扣的中小型企业。

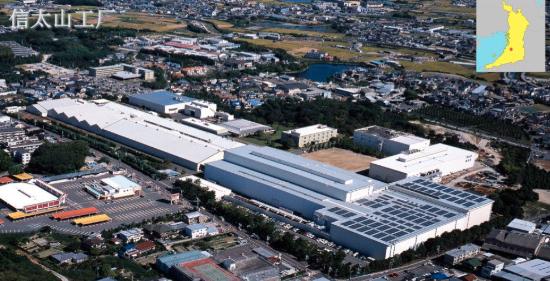

SNK大阪·信太山工厂

目前可制造世界最大规模的加工装备——全长60米;

能够处理世界最大工作重量的加工装备——400吨;

旗下数十米尺寸的机床,其精度竟然能达到微米级别。

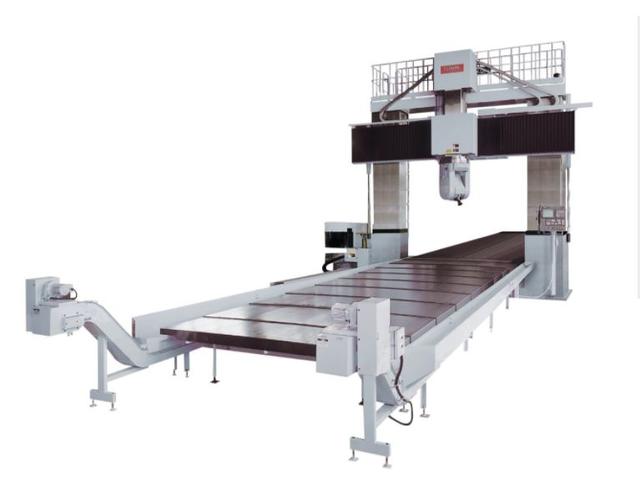

SNK的龙门五面体

全球超精密加工领域中精度最高的母机

捷太科特拥有JTEKT,KOYO,TOYODA等品牌。是为汽车、新干线到航空机、机器人等“能动的东西”提供技术支持的公司,与日常生活息息相关。

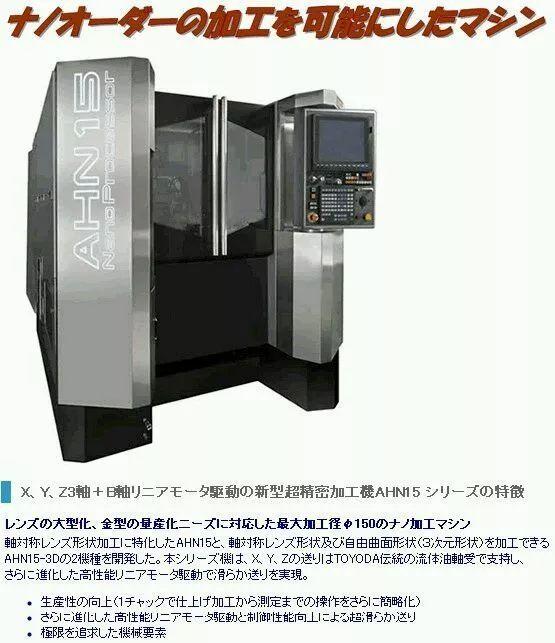

来自日本捷太科特Jtket的AHN15-3D自由曲面金刚石加工机,此设备主要用来对各种光学镜头和蓝光镜片模具进行超精密车削及研磨。这台机子的性能达到了30nm部件形成精度和1nm级ra表面粗糙度,仅从加工精度上讲比三台军工神器(美国LLNL的LODTM和DTM-3, 英国CUPE的OAGM2500)还要高出近8倍。

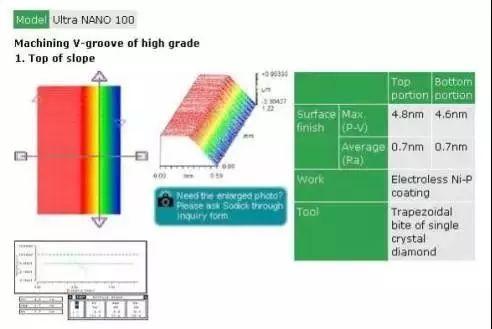

日本沙迪克:突破纳米级加工精度的慢走丝电火花加工机

数控电火花线切割加工包括快走丝加工与慢走丝加工。精密、复杂、长寿命冲压模具制造精度及表面质量要求的不断提高,快走丝加工技术已不能适应精密模具的制造要求,这种现状促进了慢走丝加工技术的迅速发展,其各方面工艺指标已达到了相当高的水平,是其它加工技术不可替代的。

慢走丝加工机床分为顶级、高档、中档、入门四个档次。生产慢走丝机床的典型厂家有瑞士GF加工方案(原阿奇夏米尔)、日本牧野、日本三菱、日本沙迪克、日本西部、日本法兰克等。

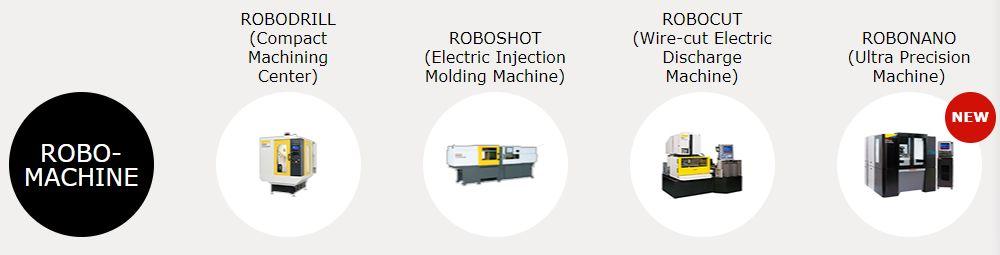

日本发那科最新发布新型超精密纳米加工机


这款被叫做FANUC ROBONANO α-NMiA的超精密加工机,运用了发那科最新的CNC技术和希尔科的系统,挑战加工极限。加工机主要用于复杂形状件和诸如汽车、手表、光电子元器件等高精度部件,以及生物工艺学和医药行业的的加工。加工机还可用于最大至A4尺寸的工件铣削和刻划。

除了上述公司外,日本在精加工领域还有很多值得说道的,比如:

日立:光学领域最重要母机之一的大型衍射光栅刻划机,全球只有3-4个国家有能力造,日立保有最高刻划精度10000g/mm,被美国NASA用于极紫外分光探索。

冈本工作机械制作所:世界最大龙门式平面磨床本工作机械制作所UDG10035NC,搭载了okamoto看家本领之一的可变静压导轨系统,开发它的主要目的是力求更精确、更效率的抛光大尺寸半导体元件(液晶面板、光掩膜、光罩等)。

(AMT世界先进制造论坛)
