维修小技巧 -- 原点复归
[维修小技巧] 原点复归
机床在日常使用过程中难免会发生一些故障,当出现故障时不必惊慌,仔细观察分析系统的报警信息,有些问题即可自行解决,下面以Pro5机型为例,为大家讲解如何复归原点。
NC报警135000(DS306-308)电池电压低
处理方法:请先更换电柜下侧的4节1号电池后,再进行原点复归操作,注意更换电池时保持开机状态。
NC报警135000(DS300)原点复归请求
处理方法:先更换电池,之后对每根轴逐一进行手动原点复归,复归完成后解除报警
*报警发生时,全轴原点自动复归操作不可以使用。
2
当自动复归操作不能使用时,可采取手动原点复归,方法如下:
手轮模式将各轴摇至原点附近,执行一次关机开机操作,开机后,手轮模式将各轴移至离原点大约-100mm的位置。

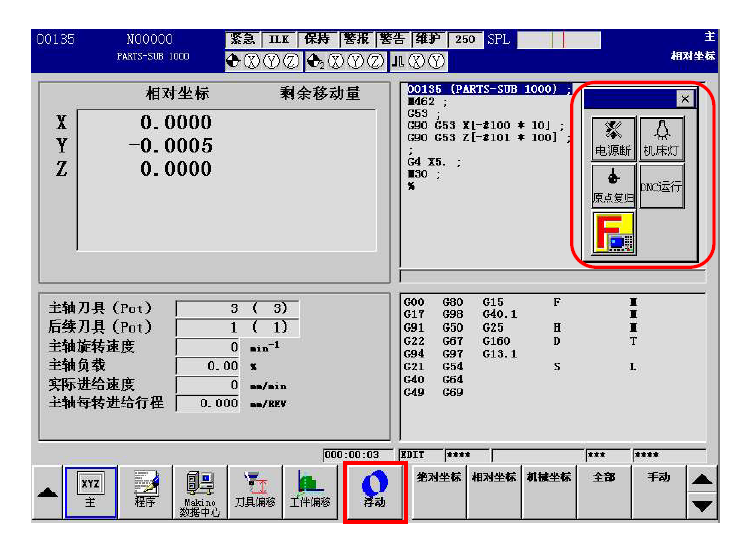

在屏幕上找到并按下"浮动"按键。
按下“原点复归”按键,此时“原点复归”按键变为黄色:
在操作面板上进行每根轴的原点复归操作,逐一选择要复归的轴后,按“+”,直至屏幕上面原点灯点亮,原点复归操作结束(操作时请确保各轴移动不会造成互相干涉)。
Ⅰ 原点复归后检查原点指示线是否重合,如存在异常请联系牧野服务中心。
Ⅱ 再次加工之前请重新确认相应坐标和刀补。
Ⅲ 卧式机床,在原点回归后要进行原点的检查确认。
源自MAKINO
